Nabtesco GM06VL Nihai Tahrik Seyahat motoru Azaltma 172900-66370 182900-33470 Yanmar B6U VIO60-6B Mini Ekskavatör için
Ex-1003 Yürüyen Motor Mili
,31na-40010 Yürüyen Motor Mili
,Pc120 Yürüyen Motor Mili

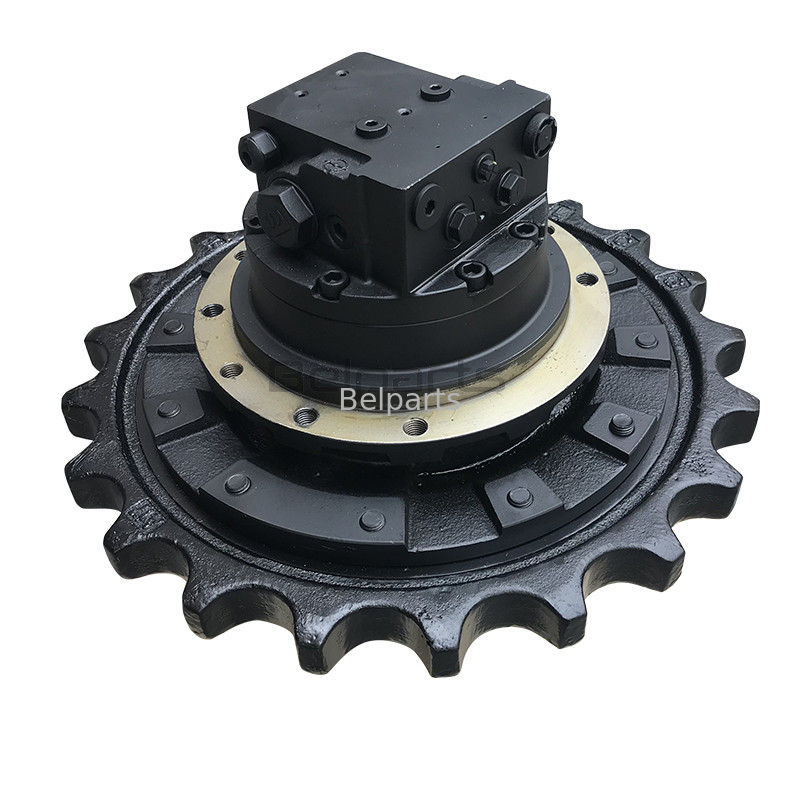

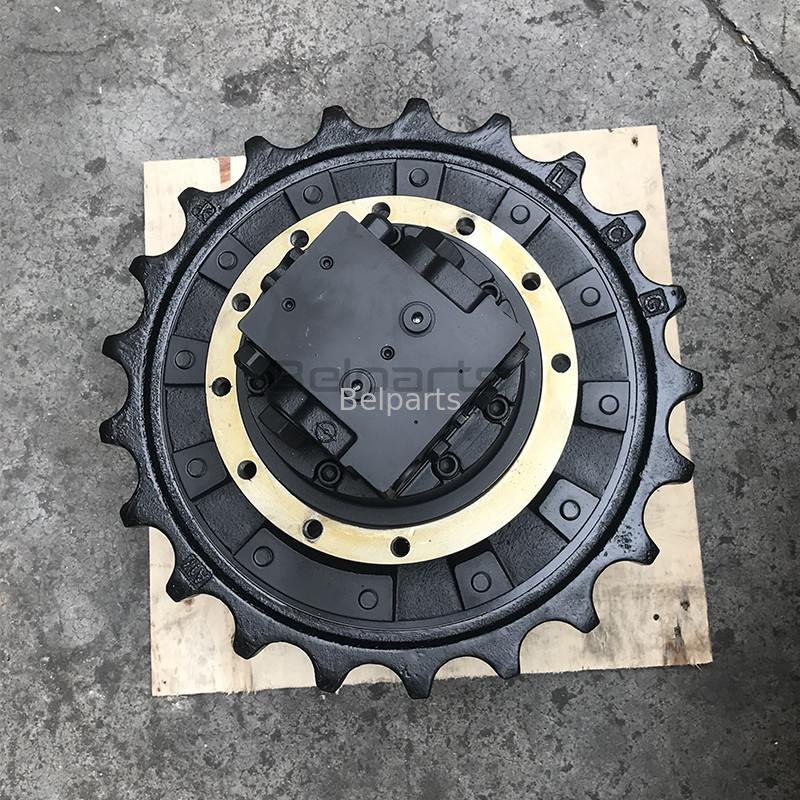

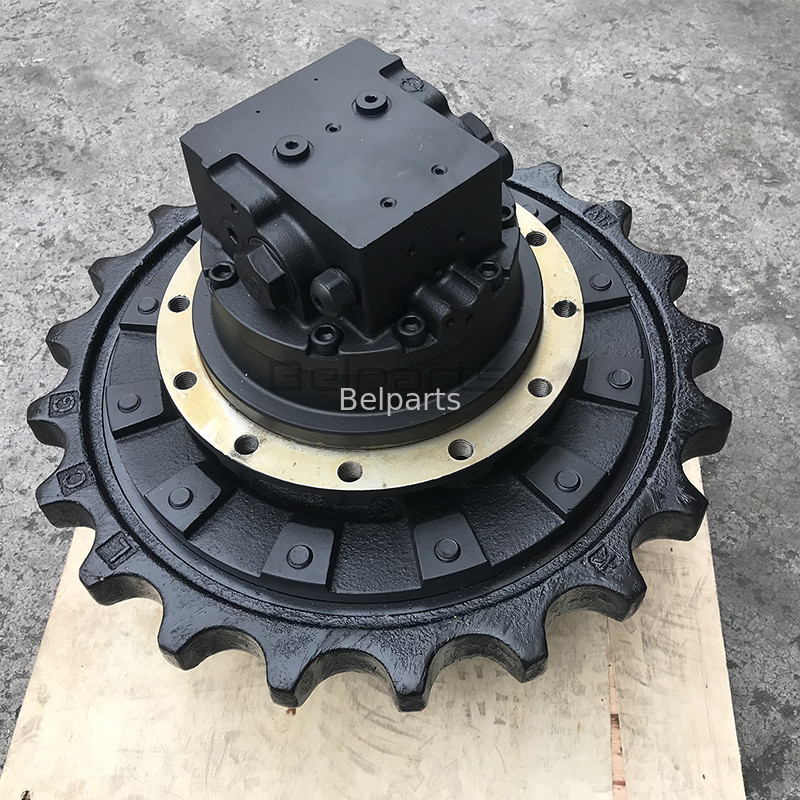

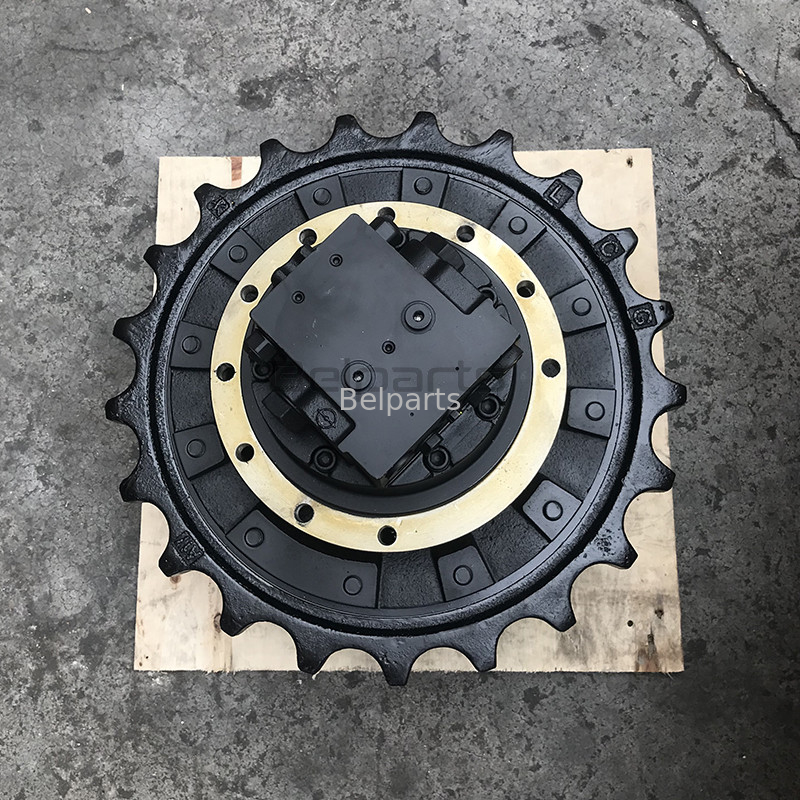

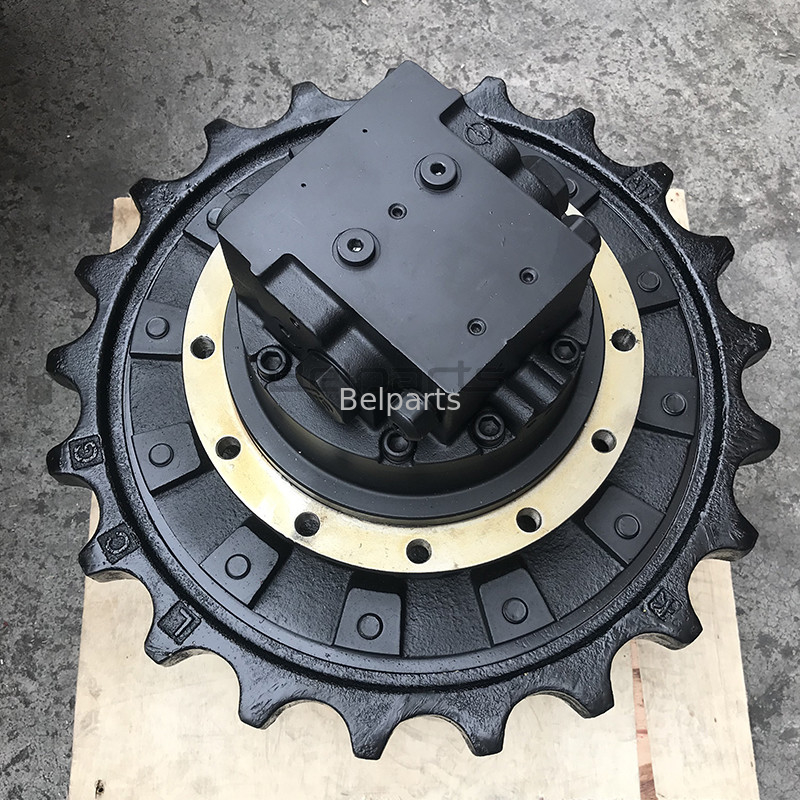

172900-66370 182900-33470 Yanmar B6U VIO60-6B için Son Sürücü Nabtesco GM06VL TM06N Seyahat Motoru
Ağır 230 mm Sprocket Montajı ve 75.5 mm Pilot Derinliği 5.0 ′′ 6.0T Yanmar Toprak Taşıyıcıları için.OEM özellikli yedek Nabtesco GM06VL / TM06N çift displacement (Snellgange 2-Hızlı) hidrolik seyahat motoru, entegre gezegen redüksiyon vitesi ile birlikte,Özellikle Yanmar B6U VIO60-6B mini ekskavatörleri için tasarlanmıştır.
1. Teknik Uygulama Spesifikasyonları
(YANMAR EPC parça katalogları ve GM06VL/TM06N mühendislik veritabanları üzerinden doğrulanmış yetkili)
| Mühendislik Parametresi | Doğrulanmış Metrik Değer |
|---|---|
| Yanmar OEM parça numaraları | 172900-66370,182900-33470(Alt:17290066370,18290033470,182900-3347) |
| Motor Sürücü Temel Platformu | Nabtesco GM06VL Alternatif / TM06N Serisi (2 Hızlı Ekseli Piston) |
| Yanmar Makinesine Uygun | Yanmar B6U VIO60-6B ((Ayrıca B6, B50-2 Serisi'ne uyar) |
| Ekskavatör ağırlık sınıfı | 5.0 ¢ 6.0 Tonluk Sınıf |
| Çalışma Hidrolik Basıncı | 21.0 ∙ 24.5 MPa |
| Şasi Montaj Bolt Deseni | 9 × M14 (φ14 mm Çerçeve Boltları) |
| Sürücü Çubuk Bolt Deseni | 12 × M14 (φ14 mm Sprocket Bolts) |
| Birim net kütlesi | 61.0 kg (Ağır Güçlü dökme yapısı) |
| Kutu Paketleme Boyutu | 38 × 38 × 49 cm |
| Durum / Garanti | % 100 yepyeni / 12 aylık |
2Tam Alt Çark Çizelgesi ve Montaj Boyutları
(Yanmar B6U rayları için TM06N planından doğrudan mühendislik ölçümleri)
| Boyut göstergesi. | Metrik Değer | Fitment Role & Description |
|---|---|---|
| A (Pilot Step Depth) | 75.5 mm | Derin bağlanma alt trenin bulma derinliği |
| ØB (Frame Outer Pilot) | 220 mm | Dış şasi mounting pilot register |
| ØC (Frame Inner Pilot) | 180 mm | Inner track frame locating register (İçeriki iz çerçevesi konumlandırma rejimi) |
| ØD (Sprocket Inner Pilot) | 230 mm | Ağır iş için 230 mm sürüş dişli merkezi şırınga |
| ØE (Sprocket Bolt PCD) | 262 mm | 12 delikli bir atış çemberinin çapı |
| ØF (Flange Outer Diameter) | 284 mm | Ana yapısal montaj flange çapı |
| Çizgi Çerçeve Bolt Deseni | 9 × M14 | Doğrudan OEM alt araba çerçevesine bağlanma |
| Sürücü Çubuk Bolt Deseni | 12 × M14 | Yüksek çekiş kesme direnci için 12 bultlu M14 modeli |
3Yanmar B6U VIO60-6B Flange Deflection & Two-Speed Shift Lag çözümü
6 tonluk Yanmar B6U'nun ağır bir trenç atışında geride kalıyor mu yoksa yüksek hızda ilerlerken titriyor mu?Yanmar B6U sıfır kuyruklu platformu, 230 mm'lik tahrik çarkı boyunca yoğun bir ters dönme tork aktarır.AYüksek çalışma saatlerinde, iç rulman son oyununun gevşemesine neden olan GM06VL azaltma dişlilerinin yanlış doğrultusundaki açılara girmesine neden olur.Snellgange iki vitesli geçiş bloğunun içindeki sıvı kirliliği, pürüzsüz yer değiştirme kaymasını engeller., rayı yüksek viteste sıkıştıran ve düşük hızlı çekici kenar çekişini zayıflatan.172900-66370Son tahrik, %100 konsantrik 230 mm hizalanmayı geri getirir, vites geri tepkisini ortadan kaldırır ve güvenilir çift hızlı takip sağlar.
4Sıkça Sorulan Sorular (Teknik ve Ticari)
Makine Sahipleri ve İşleticileri için (C-End Insights)
S: Bu TM06N son tahrik, tahrik çemberini değiştirmeden doğrudan Yanmar B6U'ma bağlanacak mı?A: Evet. Fabrika OEM parça numaralarına uyuyor.172900-66370ve182900-33470180 mm çerçeve pilot (ØC), 230 mm dişli pilot (ØD), 262 mm dişli PCD (ØE12xM14 delikli) ve 75.5 mm adım derinliği (A) mevcut B6U ray çerçevesine kusursuz bir şekilde uyum sağlayabilir.
S: Bu yedek sürücüyü çalıştırmadan önce zorunlu başlangıç yağlama prosedürü nedir?A: Hidrolik motor kabuğunu, yukarıdaki kabuk boşaltma fişinden taze ISO VG 46 sıvısıyla doldur.SAE 80W-90 aşırı basınçlı vites yağlandırıcısı ile gezegen vites kutusunu doldurun motorun çalıştırılmasından önce yatay yağ seviyesini kontrol etmek için fişe kadar.
Equipment Dealers & Repair Facilities için (B-End Insights)
S: Nasıl?172900-66370Cross-reference with182900-33470ve NabtescoGM06VL?A:172900-66370ve182900-33470Yanmar B6U ve B6 serileri boyunca doğrudan fabrikada değiştirilebilir montaj parça numaralarıdır. Bu TM06N ünitesi, orijinal Nabtesco GM06VL platformunun ağır kullanımlı yerine geçer.Tek bir SKU envanterinin konsolide edilmesini sağlayan.
S: İhracat nakliye için tam yük lojistik özellikleri nelerdir?A: Kutulardaki bileşenlerin net ağırlığı 61,0 kg (toplam paket ağırlığı yaklaşık 64,0 kg) ve ölçüleri 38 × 38 × 49 cm (0,071 CBM).Her sürücü, buhar korozyon inhibitörü (VCI) poly wrap'ta mühürlenmiş ve ISPM-15 sertifikalı fumize edilmiş ihracat ahşap sandığı içinde güvenli bir şekilde bağlanmıştır..
