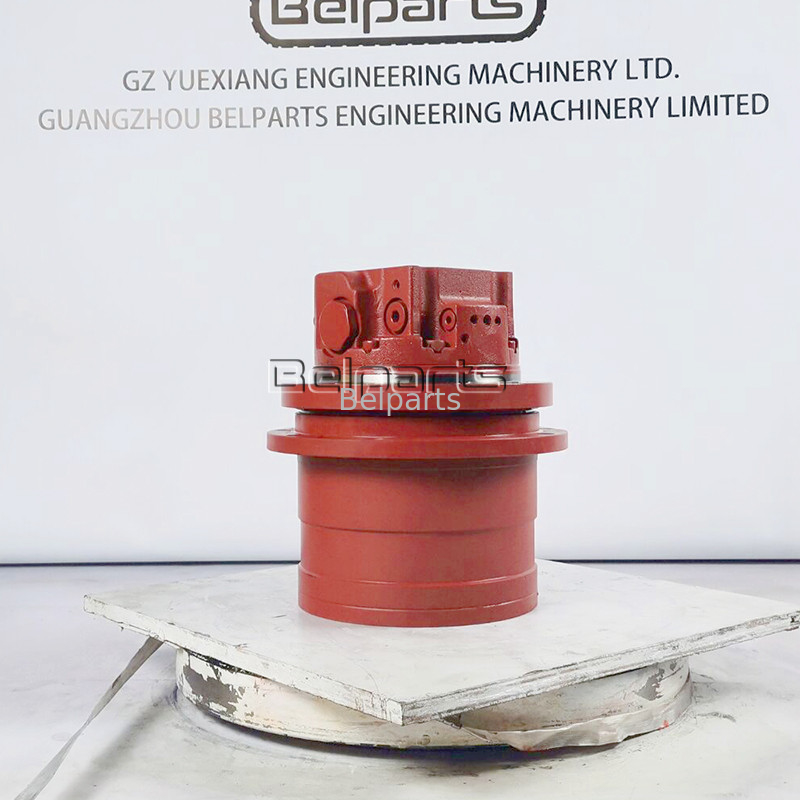

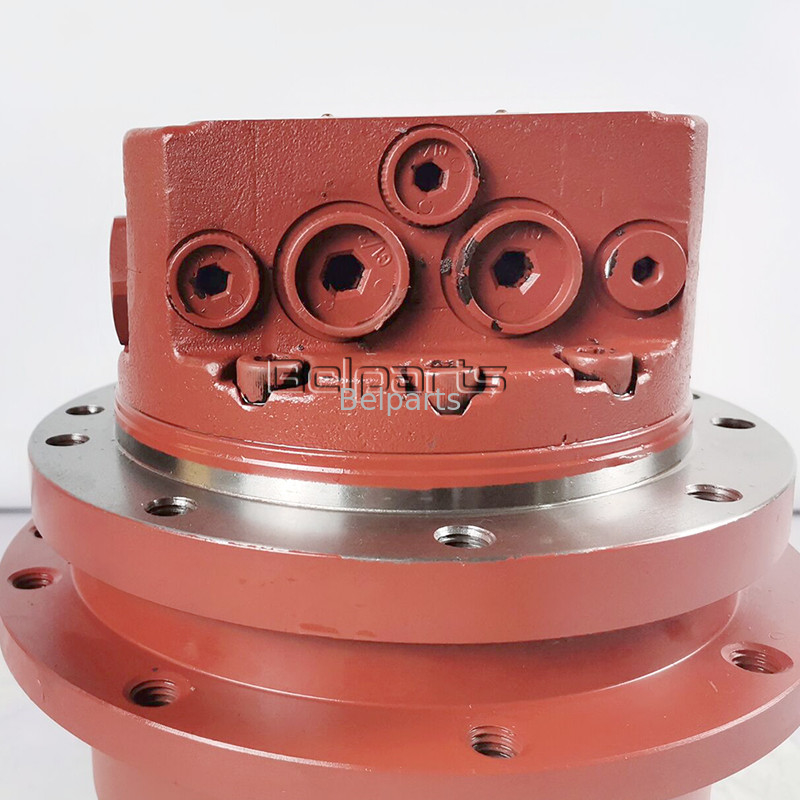

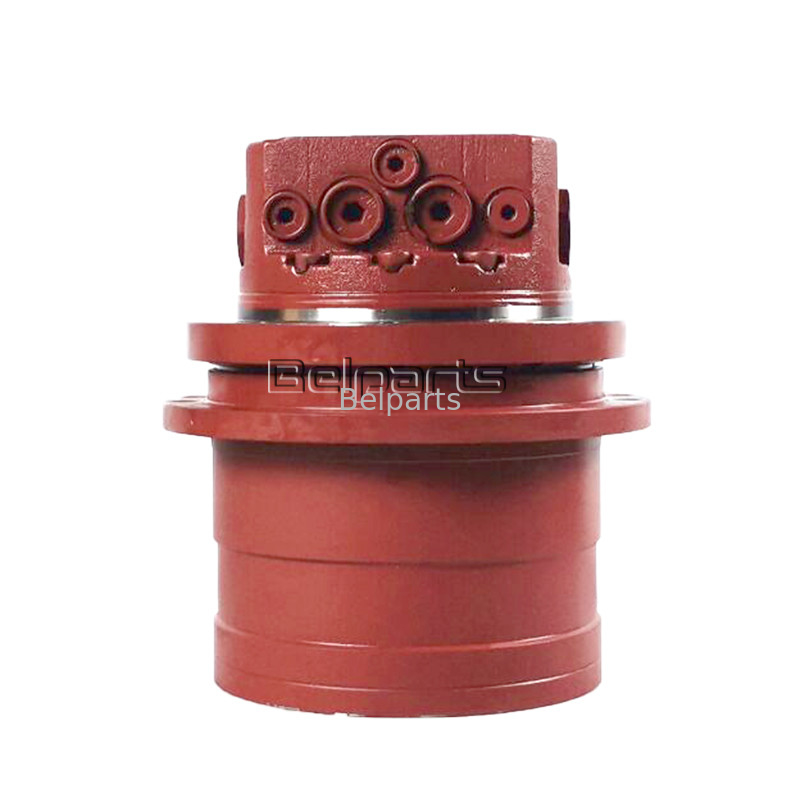

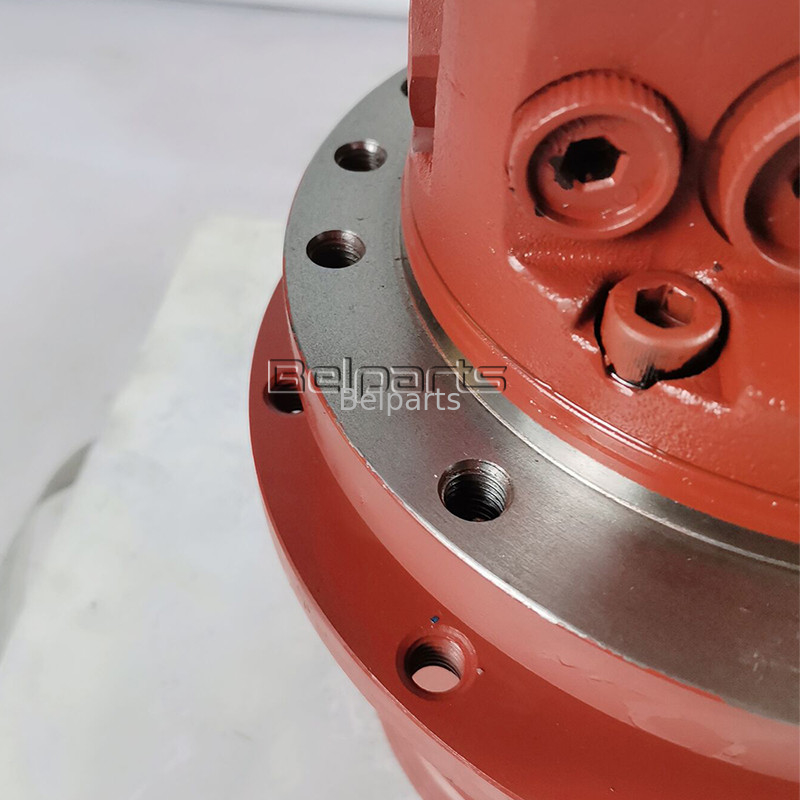

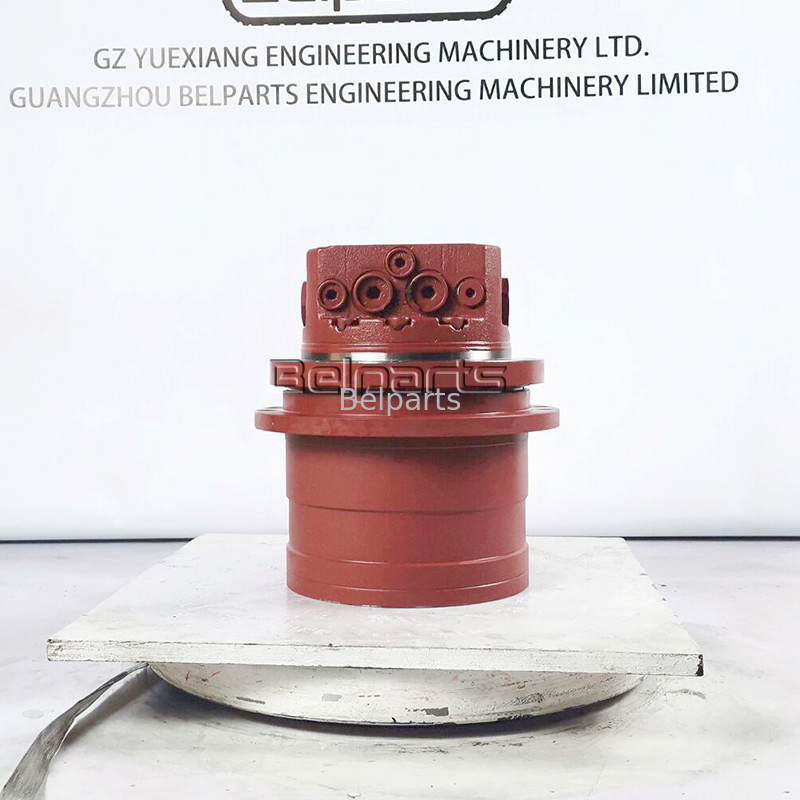

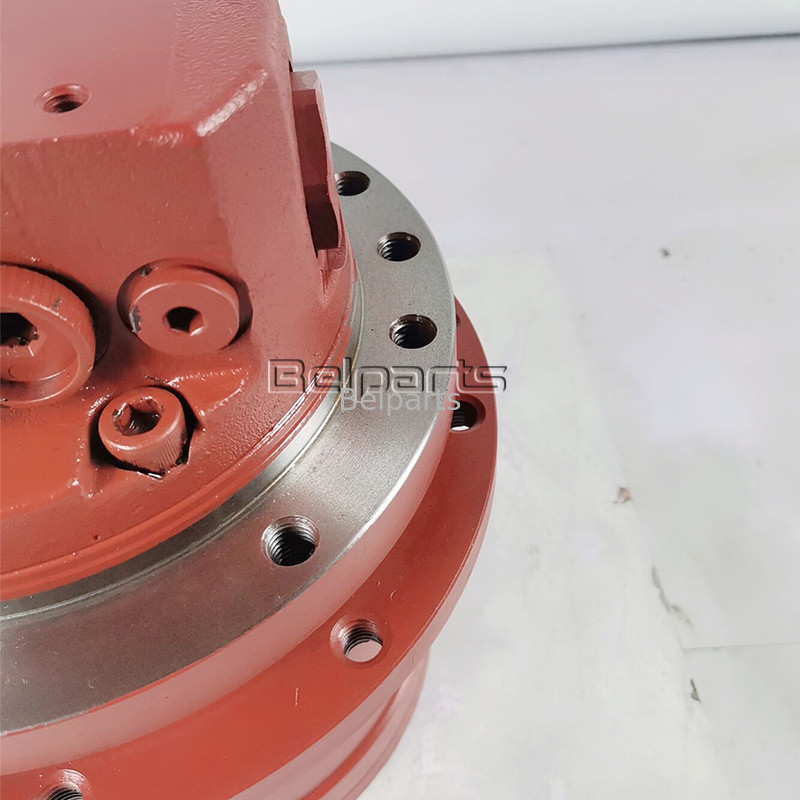

Komatsu PC45MR-5 PC50MR-5 PC55MR-5 Nihai Tahrik 22N-60-51300 FU1BB25159640A Mini Ekskavatör Seyahat Motoru
Ekskavatör Yürüyüş Motoru Tertibatı
,E325cl Yürüyüş Motoru Tertibatı
,Pc50 Yürüyüş Motoru Tertibatı
5.0–6.0T Komatsu Hafriyat Makineleri için Ağır 6300 N·m Tork ve 12 Cıvatalı 230mm Dişli Uyumu.12 delikli dişli Komatsu PC45MR-5, PC50MR-5 ve PC55MR-5 mini ekskavatörler için özel olarak tasarlanmış, 47.5:1 planet redüksiyon dişli kutusu ile birlikte gelen, doğrudan OEM değişimli çift deplasmanlı hidrolik yürüyüş motoru.
(Komatsu EPC parça katalogları ve kompakt hidrolik veritabanları aracılığıyla doğrulanmış yetki)
| Mühendislik Parametresi | Doğrulanmış Metrik Değer |
|---|---|
| Komatsu OEM Parça Numaraları | 22N-60-51300, FU1BB25159640A |
| Uyumlu Komatsu Makineleri | Komatsu PC45MR-5, PC50MR-5, PC55MR-5 |
| Motor Tahrik Çekirdek Platformu | Ağır Hizmet Tipi 2-Hızlı Eksenel Piston Serisi |
| Ekskavatör Ağırlık Sınıfı | 5.0 – 6.0 Ton (MR-5 Modern Serisi) |
| Deplasman (Yüksek / Düşük) | 19 / 34 mL/devir |
| Çıkış Torku (Yüksek / Düşük) | 3500 / 6300 N·m |
| Çıkış Şaft Hızı (Yüksek / Düşük) | 55 / 30 devir/dak |
| Devre Çalışma Basıncı | 24.5 MPa |
| Nominal Giriş Akış Hızı | 50 L/dak |
| Planet Redüksiyon Oranı | 47.5 : 1 (Yüksek Torklu Redüksiyon) |
| Durum / Garanti | 100% Yepyeni / 12 Ay |
(Komatsu MR-5 güçlendirilmiş 12 cıvatalı palet çerçeveleri için hassas ölçümler)
| Mekanik Arayüz | Boyut Parametresi | Montaj Uyumu Rolü |
|---|---|---|
| Şasi Çerçeve Merkezleme Çapı | 180 mm | Ağır hizmet tipi iç şasi yerleştirme pabucu |
| Palet Çerçevesi Cıvata Deseni | 9 × φ14 mm | Çerçeve montajı için güçlendirilmiş M14 cıvata dairesi |
| Tahrik Dişlisi Merkezleme Pimi (ID) | 230 mm | Modern 230 mm tahrik dişlisi yerleştirme pabucu |
| Tahrik Dişlisi Cıvata Deseni | 12 × φ14 mm | Yüksek kesme dayanımı için MR-5 özel 12 cıvatalı M14 deseni |
Tahrikleri değiştirirken dişli cıvata uyumsuzluğu mu yaşıyorsunuz veya yük altında yürürken palet gecikmesi mi fark ediyorsunuz?Modern Komatsu Dash-5 (MR-5) ekskavatörleri, ağır 6300 N·m çekiş torkunu dağıtmak için tahrik dişlisi arayüzlerini 12 delikli M14 cıvata dairesine (230 mm pim) yükseltti. Eski 9 delikli tahrikleri (örneğin 22M-60-32501) takmak ciddi cıvata hizasızlığına neden olur. 24.5 MPa'da uzun süreli kullanımda, 34 mL/devir deplasman kontrol pistonundaki iç basınç kaçağı, yavaş iki hızlı vites değişimine neden olarak motorun tam 6300 N·m düşük vites koparma kuvvetini vermesini engeller. Hassas işlenmiş 22N-60-51300 son tahrik ünitemizi takmak, %100 12 cıvata hizalamasını, sağlam M14 sıkıştırma güvenliğini ve tam hidrolik tırmanma çekişini garanti eder.
S: Komatsu'mun eski 9 delikli versiyon yerine bu 12 delikli dişli tahrikini gerektirdiğini nasıl doğrulayabilirim? C: Tahrik dişlinizdeki montaj cıvata deliklerini sayın. Makineniz, 12 dişli cıvata deliği (φ14 mm) ve 230 mm iç pim pabucu bulunan bir Dash-5 modeli (PC45MR-5, PC50MR-5, PC55MR-5) ise, bu ağır hizmet tipi 22N-60-51300 üniteyi gerektirir. (Eski MR-3 modelleri genellikle 9 dişli deliği kullanır).
S: Bu yedek tahrik için zorunlu çalıştırma yağlama protokolü nedir? C: Üst muhafaza tahliye tapasından taze ISO VG 46 akışkan ile hidrolik motor muhafazasını önceden doldurun. Ayrı olarak, motoru çalıştırmadan önce yatay yağ seviyesi kontrol tapasına kadar SAE 80W-90 aşırı basınçlı dişli yağı ile planet dişli kutusunu doldurun.
S: 22N-60-51300 Dash-5 modellerinde FU1BB25159640A ile nasıl çapraz referanslanır? C: 22N-60-51300 (Komatsu OEM) ve FU1BB25159640A (Üretici Damgası) tek SKU envanter konsolidasyonu için aynı 12 delikli 230 mm dişli pabucu ve 47.5:1 redüksiyon oranlarını paylaşan tüm PC45MR-5'ten PC55MR-5 modellerine fabrika olarak özdeş atamalardır.
S: Yurtdışı navlun için ihracat ambalaj standardı nedir? C: Her tahrik ünitesi, pas önleyici transit akışkan ile içeriden işlem görmüş, ağır hizmet tipi buhar korozyon inhibitörlü (VCI) polietilen bariyer sargıya kapatılmış ve konteyner ve hava kargo taşımacılığı için üretilmiş ISPM-15 sertifikalı fümige edilmiş ihracat ahşap kasaya güvenli bir şekilde cıvatalanmıştır.
