Doosan Daweoo DH55 DH60 DH60-7 DX60W Son Sürüş Redüktör motoru 2401-9301C 401-00473 401-00524 K1039056 170403-00098 170403-00003C 170403-00003E 2401-9245 170403-00100B TM07VC

Menşe Yeri:Çin yapımı
Marka Adı:Belparts
Sertifikasyon:ISO9001 / 2006/42/EC
Model Numarası:DH55 DH60 DH60-7 DX60W
Minimum Sipariş Miktarı:1 parça
Fiyat:Negotiated price
Ödeme Koşulları:T/T, ticaret güvencesi, PayPal
Tedarik Yeteneği:1000pcs
Ürün Ayrıntıları
Vurgulamak:

GM07 Final Drive Hidrolik Motor

,

TM07 Final Drive Hidrolik Motor

,

TM07 Final Drive

Model: DH55 DH60 DH60-7 DX60W
Part Name: Nihai Tahrik
Parts Number: 2401-9301C 401-00473 401-00524 K1039056 170403-00098 170403-00003C 170403-00003E 2401-9245 170403-00
Type: TM07VC
Warranty: 12 Ay
Quality: Satış sonrası yeni
Ürün Tanımı

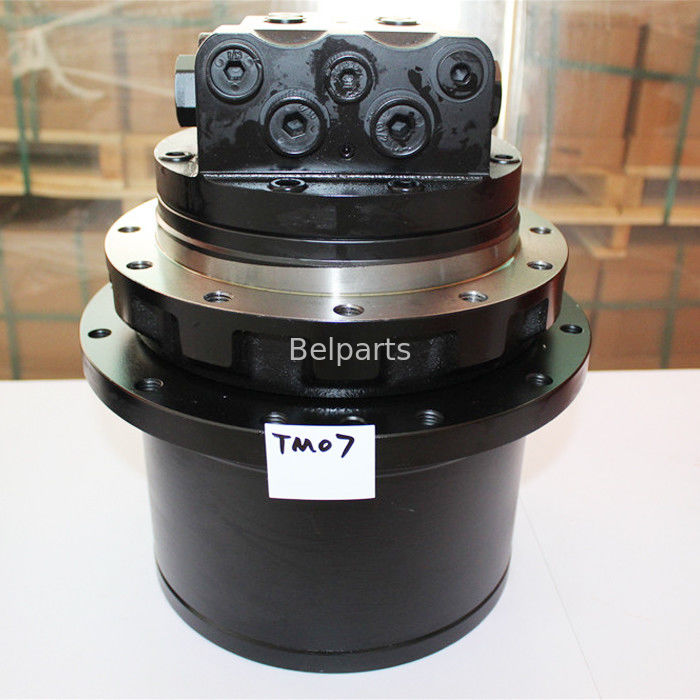

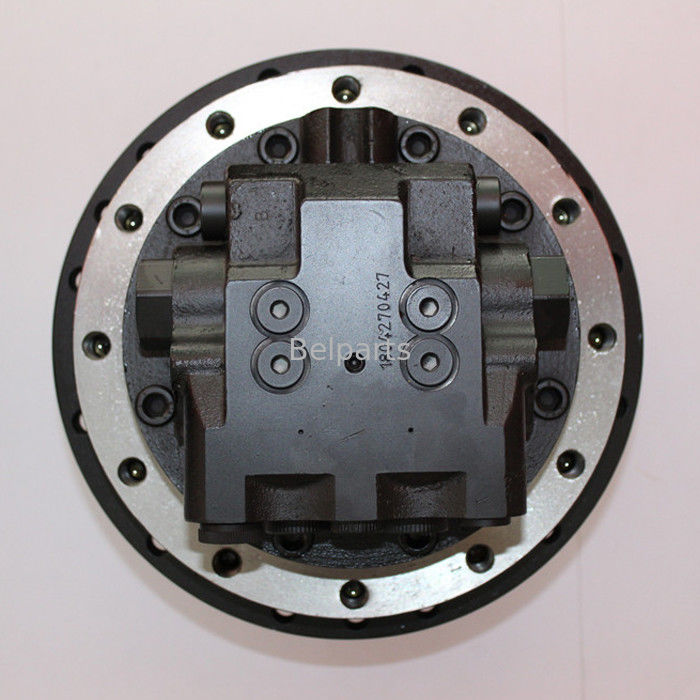

Doosan Daewoo DH55 DH60 DH60-7 DX60W Son Sürüş Seyahat Motoru | TM07VC (2401-9301C, 401-00473)

Yüksek Torklu 8.340 N·m Çift Hızlı Hidrolik Palet Redüktörü, Çift 12 Delikli M14 Flanşlı.Doosan / Daewoo 5,5–6,5 ton paletli ve tekerlekli ekskavatörler için tasarlanmış yepyeni, ağır hizmet tipi TM07VC serisi hidrolik son sürüş seyahat motoru şanzıman grubu. Doosan orijinal OEM parça numaralarıyla tamamen değiştirilebilir C: Her TM07VC sürücü pas önleyici kaplama ile işlenir, ağır hizmet tipi dişli port kapakları takılır, neme dayanıklı VCI poli torbaya kapatılır ve küresel konteyner ve hava taşımacılığı için üretilmiş güçlendirilmiş, dezenfekte edilmiş ISPM-15 ahşap ihracat kasasına sabitlenir.401-00524K1039056170403-00003C170403-00003E2401-9245170403-00100B.

1. Teknik Çalışma Özellikleri

(Doosan Mottrol mühendislik katalogları ve Doosan Infracore parça kılavuzları aracılığıyla doğrulanmış yetki)

Mühendislik ParametresiDoğrulanmış Teknik Metrik
Doosan OEM Parça Numaraları C: Her TM07VC sürücü pas önleyici kaplama ile işlenir, ağır hizmet tipi dişli port kapakları takılır, neme dayanıklı VCI poli torbaya kapatılır ve küresel konteyner ve hava taşımacılığı için üretilmiş güçlendirilmiş, dezenfekte edilmiş ISPM-15 ahşap ihracat kasasına sabitlenir.401-00524K1039056170403-00003C170403-00003E2401-9245170403-00100B
Hidrolik Motor Platformu (Entegre Çift Kademeli Planet Redüktörlü Değişken Hacimli Eksenel Pistonlu Motor)
Uyumlu Doosan / Daewoo ModelleriDH55, DH55-V, DH60, DH60-7, DH60GOLD, DX60, DX60W (6 Ton Serisi)
Ekskavatör Ağırlık Sınıfı5,5 – 6,5 Ton Mini / Midi Ekskavatörler
Motor Hacmi (Min / Maks)34,0 / 55,8 cm³/dev (Çift Hızlı Otomatik Vites)
Planet Dişli Azaltma Oranı53,71:1
Maksimum Çıkış Çekme Torku8.340 N·m
Maksimum Sistem Basınç Tahliye Basıncı34,3 MPa (343 bar / 4.975 PSI)
Kalite Sınıfı ve Garanti100 Yeni Standart

2. Doğrulanmış Fiziksel Yerleşim ve Montaj Boyutları

(OEM TM07VC teknik çizimiyle eşleşen doğrudan takma fiziksel doğrulama tablosu)

Çizim KonumlandırıcıKritik Yerleşim ParametresiFiziksel Boyut / Spesifikasyon
ADişli Bolt Çemberi (PCD)Ø345 mm
BDişli Göbek Pilot ÇapıØ268 mm (Dişli Merkezleme Flanşı)
CDişli Göbek Pim ÇapıØ306 mm
DŞasi Bolt Çemberi (PCD)Ø124 mm
EŞasi Pilot ÇapıØ68 mm
FŞasi Pim ÇapıØ244 mm
G / H / JAlt Takım Hizalama AdımlarıG: 210 mm | H: 250 mm | J: 282 mm
KDişli Flanş Cıvata Dişi12 × M14 × P2.0
LPalet Şasisi Cıvata Dişi12 × M14 × P2.0
MAna Hidrolik İş Portları (A/B)PF 1/2" (Yüksek Basınç Giriş/Çıkış)
NKarter Boşaltma Portu (T)PF 3/8" (Düşük Basınç Karter Tahliyesi)
Pİki Hızlı Pilot Vites Portu (Pi)PF 1/4" (Seyahat Hızı Seçimi)

3. Doosan DH55 / DH60 Palet Sapması ve Planet Dişli Sıkışması Sorunlarını Giderme

Yük altında palet kayması, tek taraflı sürüklenme veya planet dişli göbeği çevresinde aşırı ısı ile mi karşılaşıyorsunuz? 5,5–6,5 tonluk Doosan DH ve DX ekskavatörlerde, sürekli hendek kazma ve yan eğim derecelendirme, 53,71:1 planet dişli trenini şiddetli darbe yüklerine maruz bırakır. Uzun çalışma döngüleri boyunca, mekanik yüz contası (çift konik conta) üzerindeki aşınma, yağlayıcı dişli yağı tükenmesine ve aşındırıcı kir girişine yol açarak planet dişli dökülmesine ve iğneli rulman çökmesine neden olur. Eş zamanlı olarak, motor eğimli plakası ve valf zamanlama plakası üzerindeki çizikler, doğrudan tahliye hattına (PF 3/8") dahili baypasa neden olarak palet sapmasına ve zayıf yokuş tırmanma çekme kuvvetine yol açar. Yepyeni ( C: Her TM07VC sürücü pas önleyici kaplama ile işlenir, ağır hizmet tipi dişli port kapakları takılır, neme dayanıklı VCI poli torbaya kapatılır ve küresel konteyner ve hava taşımacılığı için üretilmiş güçlendirilmiş, dezenfekte edilmiş ISPM-15 ahşap ihracat kasasına sabitlenir.) montajımızı takmak, maksimum 8.340 N·m çıkış torkunu, hassas 2 vitesli vites küçültmeyi ve %100 hidrolik verimliliği geri kazandırır.

4. Sıkça Sorulan Sorular (Teknik ve Ticari)

Makine Sahipleri ve Filo Mekanikerleri İçin (C-Uç İçgörüleri)

S: Bu TM07VC ünitesinin Doosan DH60-7 ekskavatörüme uyduğunu nasıl doğrularım? C: Montaj deliği deseninizi ve göbek çaplarınızı ölçün: bu sürücü, 12 × M14 cıvatalı Ø345 mm dişli PCD, Ø268 mm dişli pilotu, Ø244 mm şasi pimini ve 12 × M14 şasi tarafı cıvatalarını içerir. Cıvata deliği sayınız her iki tarafta da 12 ise, makinede hiçbir değişiklik yapmadan doğrudan yerine takılır.S: Bu son sürüş planet dişli yağı ile önceden doldurulmuş olarak mı geliyor?S: Doosan parça numaraları Ekipman Bayileri ve Onarım Tesisleri İçin (B-Uç İçgörüleri)S: Doosan parça numaraları 2401-9301C401-00473 ve
170403-00098 arasındaki değiştirilebilirlik nedir?

C: Bu parça numaraları, aynı TM07VC hidrolik redüksiyon platformu (53,71:1 dişli oranı, 8.340 N·m tork, PF 1/2" ana portlar) için resmi Doosan/Daewoo fabrika yedeklerini temsil eder. Tek bir SKU ile Doosan DH55, DH60-7 ve DX60W makineleri arasında parça envanterini birleştirmelerine olanak tanıyan %100 fiziksel ve hidrolik olarak değiştirilebilirler.

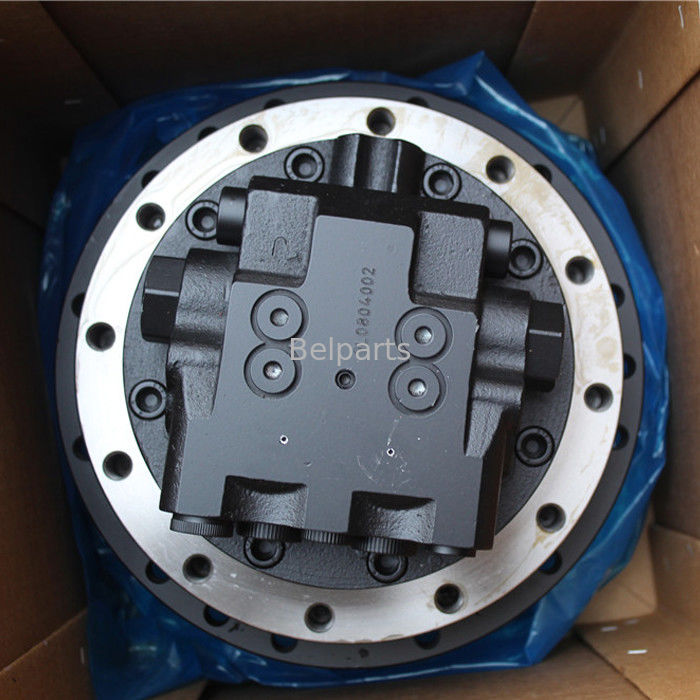

S: Uluslararası nakliye için hangi ihracat ambalaj standardı kullanılıyor? C: Her TM07VC sürücü pas önleyici kaplama ile işlenir, ağır hizmet tipi dişli port kapakları takılır, neme dayanıklı VCI poli torbaya kapatılır ve küresel konteyner ve hava taşımacılığı için üretilmiş güçlendirilmiş, dezenfekte edilmiş ISPM-15 ahşap ihracat kasasına sabitlenir.
